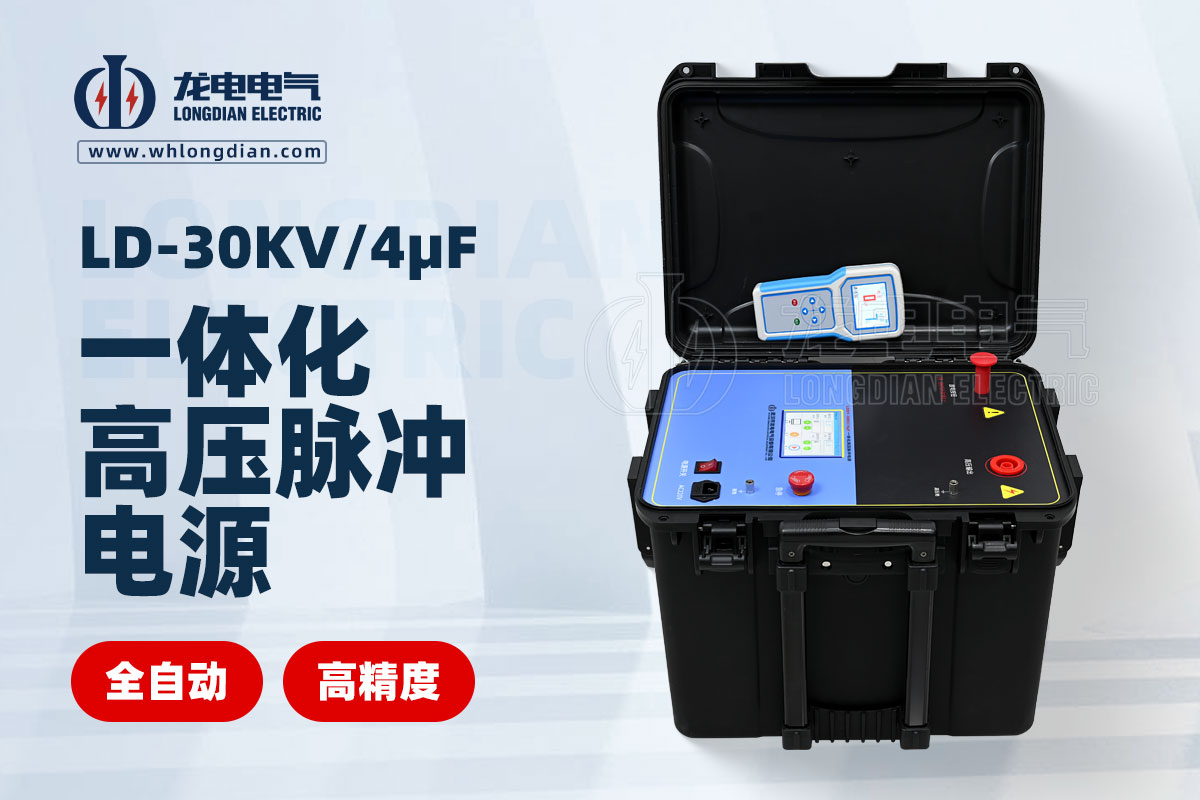

電纜故障一體化高壓脈沖電源作為一種專門用于電纜故障檢測的設備，其技術參數直接影響著檢測的準確性、效率和可靠性。下面是一體化高壓脈沖電源的主要技術參數分析：

① 輸出電壓參數

◆ 額定輸出電壓

電纜故障一體化高壓脈沖電源通常有著明確的額定輸出電壓指標，例如常見的有 10kV、20kV、30kV 甚至更高等不同規格。額定輸出電壓代表著該電源在正常工作狀態下，能夠穩定輸出的最大電壓值。比如，對于一些中低壓電纜（10kV 及以下電壓等級）的故障檢測，10kV - 20kV 的高壓脈沖電源往往就能滿足需求，可以有效對電纜中的高阻故障、閃絡故障等進行沖擊，使其故障點被 “暴露” 出來，便于后續的定位操作。而對于高壓長距離電纜，可能就需要 30kV 及以上的高額定輸出電壓電源，才能確保脈沖信號能夠在長距離傳輸后依然具備足夠能量來檢測故障。

◆ 電壓調節范圍

優質的電纜故障一體化高壓脈沖電源一般具備較寬的電壓調節范圍。這一范圍可以從較低電壓值（如幾千伏）到其額定輸出電壓。以一款 20kV 額定輸出電壓的電源為例，其電壓調節范圍可能是 5kV - 20kV。這樣的可調節特性使得設備能夠根據不同電纜的電壓等級、故障類型以及故障位置的大致預估等情況，靈活調整輸出電壓，實現精準且合適的脈沖沖擊，避免因電壓過高對電纜造成不必要的損傷，或者電壓過低無法有效檢測故障的情況出現。

② 脈沖能量參數

◆ 脈沖能量大小

脈沖能量是衡量該電源在每次脈沖輸出時所攜帶能量的關鍵指標，通常以焦耳（J）為單位。比如某電源的脈沖能量可以達到 1000J，較大的脈沖能量意味著在面對高阻性、復雜性較高的電纜故障時，有更強的 “沖擊” 能力，能夠使故障點處的絕緣被更好地擊穿，形成明顯的放電現象，便于通過相關儀器捕捉到放電信號來定位故障。不同的電纜故障情況需要不同的脈沖能量適配，像對于電纜老化導致的高阻故障，就需要相對較高的脈沖能量來確保檢測成功。

◆ 脈沖能量調節方式

為了適應多樣化的電纜故障檢測場景，一體化高壓脈沖電源往往具備脈沖能量調節功能。常見的調節方式有通過改變電容值、調節充電電壓等手段來實現。例如，增大儲能電容的容量，在其他條件不變時，脈沖能量就會相應增加；或者提高充電電壓，也能使每次脈沖輸出的能量升高。技術人員可以根據實際檢測中對故障的初步判斷，合理選擇調節方式來設定合適的脈沖能量。

③ 脈沖寬度參數

◆ 脈沖寬度范圍

脈沖寬度指的是每個高壓脈沖持續的時間長度，一般用微秒（μs）來計量。電纜故障一體化高壓脈沖電源的脈沖寬度通常有一定的可調節范圍，例如從幾十微秒到幾百微秒不等。較窄的脈沖寬度適合檢測一些距離較近、故障特征相對明顯的電纜故障，因為它可以提供快速的沖擊，瞬間使故障點放電；而較寬的脈沖寬度在面對長距離電纜、高阻且隱蔽性強的故障時更有優勢，能夠在較長時間內維持一定的能量作用于故障點，增加故障點放電的概率，提高檢測的成功率。

◆ 脈沖寬度調節精度

高精度的脈沖寬度調節對于精準檢測至關重要。好的電源設備其脈沖寬度調節精度可以達到 1μs 甚至更高。比如在檢測一條位于復雜地下環境且故障情況不明的電纜時，通過精細調節脈沖寬度，從 50μs 逐步調節到 60μs、70μs 等，結合其他檢測手段觀察放電信號變化，進而能夠更準確地鎖定故障點所在位置。

④ 重復頻率參數

◆ 重復頻率范圍

重復頻率體現了單位時間內高壓脈沖的輸出次數，單位一般是赫茲（Hz）。常見的重復頻率范圍可能從幾赫茲到幾十赫茲。較低的重復頻率，例如 5Hz，適用于對電纜進行初次沖擊檢測或者在故障情況較為復雜、需要長時間觀察每次脈沖作用后效果的場景，每次脈沖后有足夠的時間來分析放電等情況；而較高的重復頻率，像 20Hz 及以上，在一些對檢測效率要求較高、電纜故障相對簡單的情況下使用，可以在短時間內多次輸出脈沖，加快故障檢測的整體進程。

◆ 頻率穩定度

頻率穩定度反映了重復頻率在長時間工作過程中的穩定程度。高的頻率穩定度（例如在一定工作時長內頻率波動小于 1%）能夠確保每次脈沖輸出的間隔相對固定，使得檢測過程更加規律、可靠，避免因頻率不穩定造成對檢測結果的干擾，尤其是在一些需要通過對比多次脈沖放電數據來定位故障的操作中，穩定的重復頻率顯得尤為重要。

⑤ 充電時間參數

◆ 最大充電時間

最大充電時間是指電源從完全放電狀態到充滿電達到額定輸出電壓所需要的最長時間。例如某電源的最大充電時間為 60 秒，這一參數關系到設備的使用效率。在實際檢測中，如果充電時間過長，會導致整體檢測周期變長，尤其是在需要多次輸出脈沖進行檢測的情況下，所以較短的最大充電時間更有利于快速、連續地開展電纜故障檢測工作。

◆ 充電時間可調節性

部分先進的一體化高壓脈沖電源具備充電時間可調節功能。通過調節充電電流等方式，可以根據實際需求縮短或延長充電時間。比如在急需快速進行下一次脈沖輸出時，可以適當提高充電電流來縮短充電時間，但要注意不能因充電電流過大對電源內部元件造成損害，合理調節充電時間能更好地適配不同的檢測節奏和場景。

⑥ 控制與顯示參數

◆ 控制方式

常見的控制方式有手動控制和自動控制兩種。手動控制允許技術人員根據經驗和現場實際檢測情況，通過操作面板上的按鈕等手動調節電壓、脈沖寬度、重復頻率等各項參數，操作直觀且靈活；自動控制模式下，電源可以根據預設的程序以及接入的電纜相關參數（如電纜長度、電壓等級等）自動調整合適的參數組合，實現智能化的故障檢測，對于一些標準化的檢測流程或者經驗相對不足的操作人員來說，能提高檢測的準確性和便捷性。

◆ 顯示功能

設備的顯示功能通常會直觀地呈現當前輸出電壓值、脈沖能量、脈沖寬度、重復頻率以及充電狀態等關鍵信息。可以采用液晶顯示屏（LCD）或者發光二極管顯示屏（LED）等不同形式，清晰準確的顯示功能有助于技術人員實時掌握設備工作狀態，及時發現異常情況并做出相應的調整，保障電纜故障檢測工作順利進行。

⑦ 安全與保護參數

◆ 過壓保護閾值

為了防止因各種原因（如內部元件故障、誤操作等）導致輸出電壓超出額定值對電纜以及檢測設備本身造成損害，一體化高壓脈沖電源設置有過壓保護閾值。例如，額定輸出電壓為 20kV 的電源，其過壓保護閾值可能設定在 22kV 左右，一旦檢測到輸出電壓接近或超過這個閾值，電源會自動切斷輸出或者采取降壓等保護措施，確保整個檢測系統的安全穩定運行。

◆ 過流保護機制

當出現充電電流或者脈沖輸出電流異常增大的情況時，過流保護機制就會啟動。比如在電源內部短路或者外部負載出現異常時，過流保護裝置能迅速切斷電路，避免因過大電流燒毀電源元件、損壞電纜等情況發生，保障設備和檢測工作的安全性以及延長設備的使用壽命。
